產品介紹

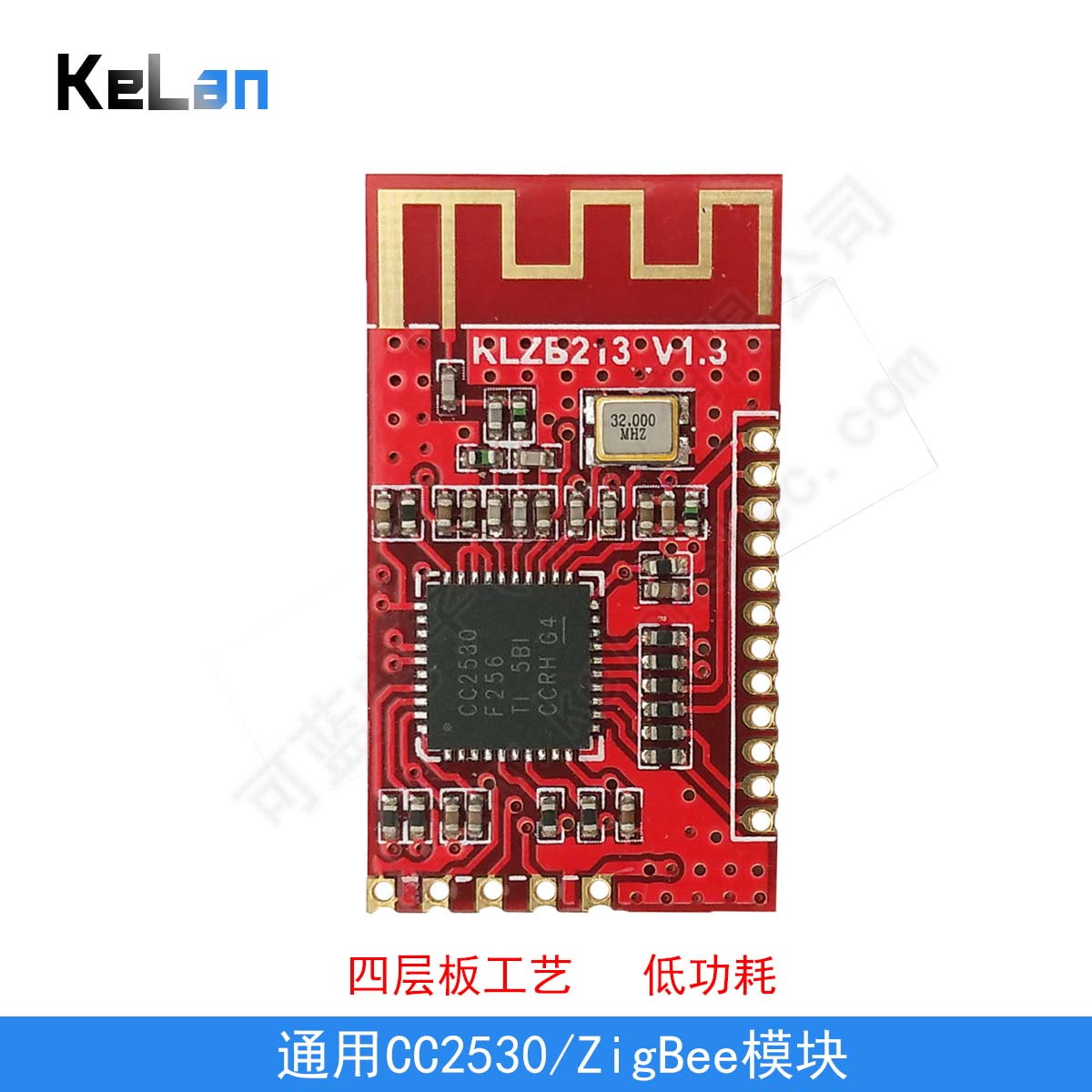

KLZB213A是一款通用低功耗zigbee無線模塊，采用TI公司生產的CC2530F256RHAR第二代zigbee主控，有高性價比，市場使用的廠商廣，兼容性強，技術資源豐富，編程簡單的特點。

模塊裝載開放式Zstack代碼即可實現基礎zigbee通訊，標準家居自動化(ZHA協議)，標準燈光控制(ZLL協議)等應用，由于Zstack的開放性，代碼結構簡單，軟件開發者還可以根據項目需要添加應用程序完成更多的功能，比如采樣溫度，繼電器控制，按鍵輸入，亮度控制，紅外學習與發射等。

模塊尺寸/引腳接口圖：

模塊參數：

芯片資源：

CPU內核：增強型高速8051(指令完全兼容標準8051)

FLASH大小：256KB

SRAM：8KB

1個16位定時器(支持5路PWM)，2個8位定時器

最高12bit的ADC

2個UART，1個SPI

供電電壓：                                             2V~3.6V，推薦3.3V

ESD：                                                    2000V

接收電流(只接收不發送數據時)：                約24mA

發射電流(瞬間峰值)：                               約38mA

睡眠電流(只有睡眠定時器運行)：                1uA

使用溫度：                                             -40-100℃

使用濕度(相對)：                                     10%-85%

產品重量：                                              約1.0克

無線發射功率：                                       4.5dBm

無線接收靈敏度：                                    -97dBm

無線頻段：                                             2.4G/26信道

無線協議：                                             IEEE 802.15.4/zigbee

配套資料：

1.     案例代碼(自組網通訊，zigbee轉串口)

2.     協議棧和編程工具

3.     封裝庫(AltiumDesigner)和接口圖，尺寸圖等

典型應用

1.     智能家居、燈光控制、智能電表、交通燈等

2.     工控(如RS485改造無線)

3.     簡單無線傳輸
