產品選型
產品型號 | 尺寸 | 供電電壓 | 接口 | 通信距離 | 使用溫度 | 最大發射功率 | 接收靈敏度 |
---|---|---|---|---|---|---|---|

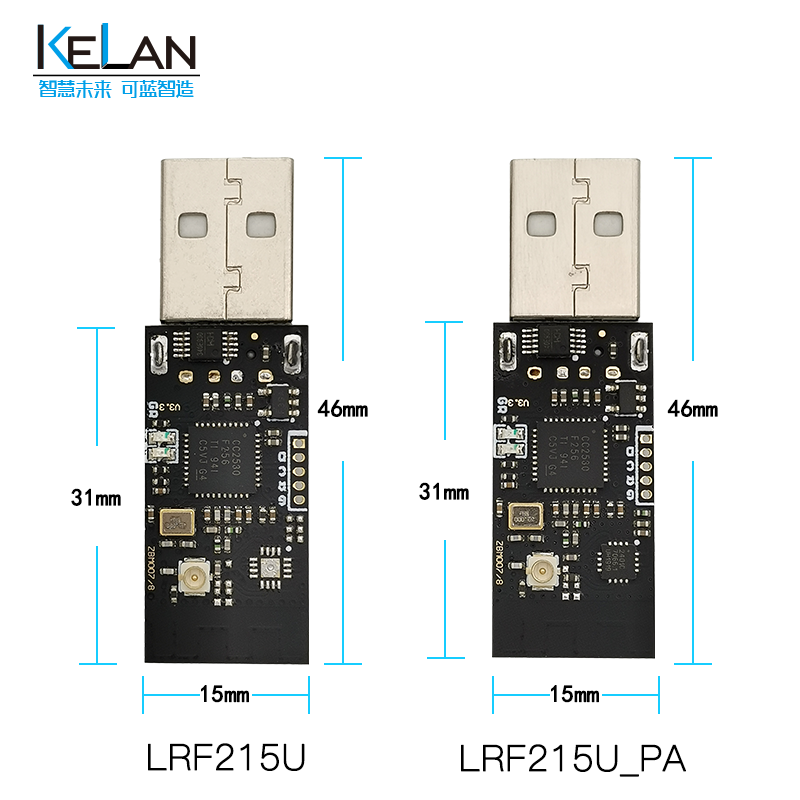

LRF215U | 15*31*2.6mm(不含USB) | USB 5V | USB | 120米 | -25~80℃ | 4.5dBm | -97dBm |
LRF215U_PA | 15*31*2.6mm(不含USB) | USB 5V | USB | 板載天線600米; 外接天線1000米 | -25~80℃ | 22dBm | -110dBm |
產品介紹

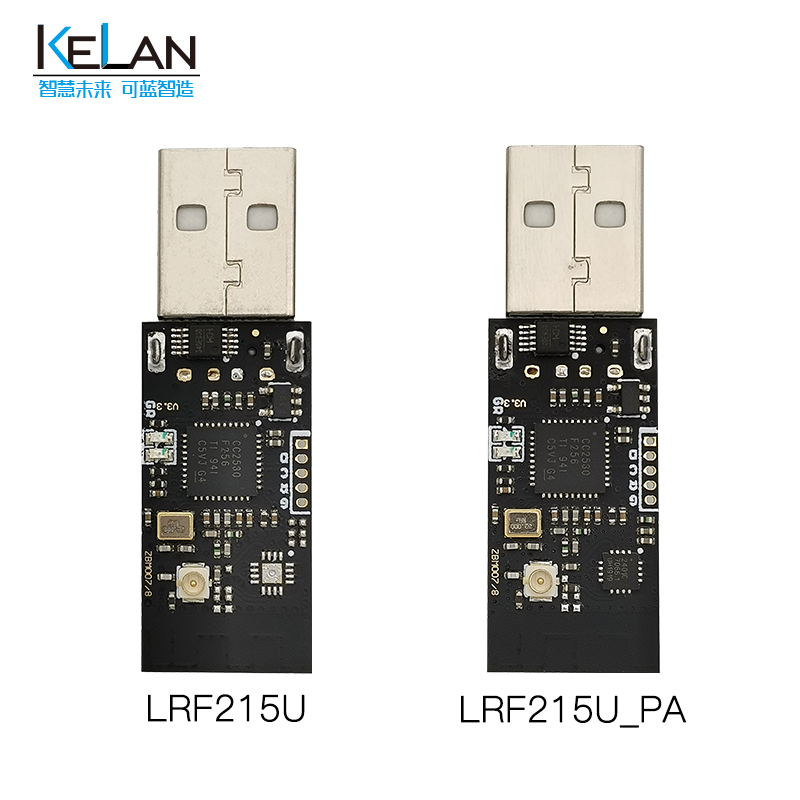

LRF215U與LRF215U_PA,是可藍物聯推出的zigbee多節點無線轉USB口透?jìng)髂K。
模塊有常規款和大功率款,最高可達22dBm的發射功率和-110dBm的接收靈敏度,保證了信號的穿透能力和長達1000米視距依舊穩定的通訊距離。
串口指令可調用所有無線相關的操作,另有配置軟件可以更加簡單直接地配置模塊。
網絡結構為星型網絡,免組網,參數匹配即可通信。多節點,一個網絡可支持幾千個終端。多節點通信不沖突,無干擾。

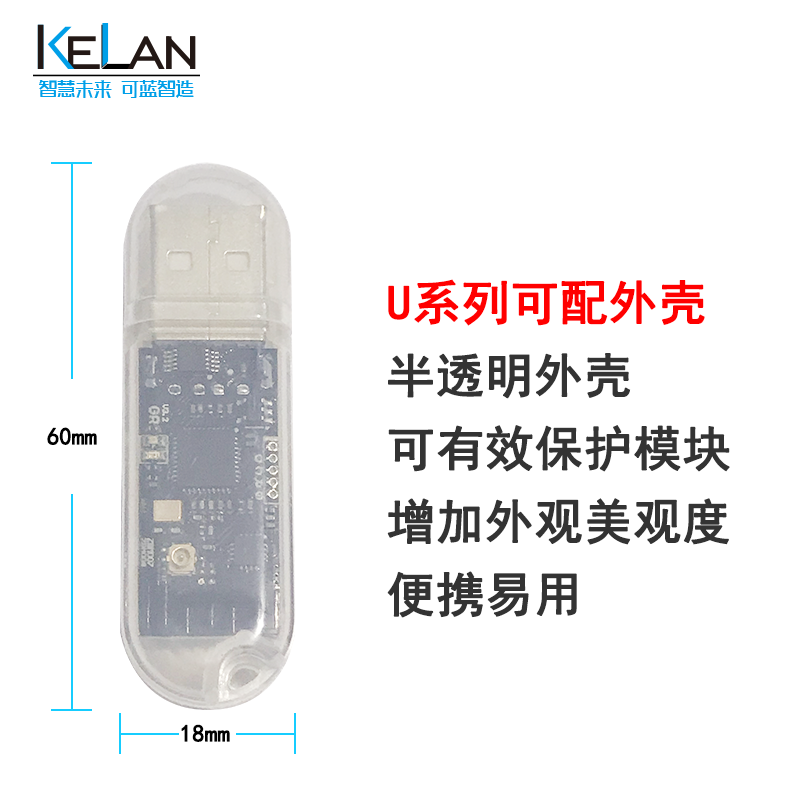

U系列產品一般作為協調器插在電腦或PLC等設備上使用。
模塊管腳圖:
LRF215U與LRF215U_PA的封裝相同
模塊其他參數特性:
產品型號: LRF215U LRF215U_PA
主控芯片: CC2530F256
正常電流: 32mA 40mA
發射電流: 46mA 136mA
使用濕度(相對): 90%以下(無水凝)
應用場景:
LRF215系列模塊采用星型網絡結構,可以實現一對一,一對多,多對一通信。同一空間內可以存在6萬多個網絡,且不同網絡之間互不干擾。
真正做到免組網,即插即用。省去組網和網絡管理的復雜和麻煩。
支持防碰撞檢測,防止多個節點同時發數據時發送沖突。
支持硬件層應答,自動建立重發機制,保證數據的穩定傳輸。
四種節點類型:
①協調器:是星型網絡的中心節點,一般可稱為主機。一個網絡僅有一個協調器的存在;
②路由器:作為數據中繼的節點,同時也兼有終端節點的功能;
③終端:作為星型網絡的周邊節點,與指定目的地址的模塊通訊(一般為協調器);
④低功耗終端:不工作時,以極其低的功耗休眠。
用戶使用二次開發功能,可通過SDK中提供的豐富API對模塊進行編程,來實現一些簡單的功能,以此可以省去一個單片機,節約成本。
二次開發功能需要用戶具備一定的編程能力。
①配置界面:用戶把無線模塊連接上電腦,選擇正確的COM口,連接上軟件,可使用配置界面直接配置一些參數,也可以讀取模塊現有的狀態。如下圖所示:
模塊出廠默認參數:節點類型:終端; 波特率:38400; PANID:6688; 信道:15。
②串口助手界面:用戶把無線模塊連接上電腦,選擇正確的COM口,連接上軟件,可使用串口助手界面查看收到是數據,或發送數據。如下圖所示:
③固件升級界面:用戶把無線模塊連接上電腦,選擇正確的COM口,可使用固件升級界面下載固件。二次開發時,使用此軟件下載固件。如下圖所示:
有相應串口指令可配置無線模塊,詳細指令表請見說明書。
若串口收到是數據首字節為0xFD和0xFC,則進一步判斷后續的數據是否為有效指令,若有效,則執行指令操作。否則這些字節和后面的數據則自動進入數據傳輸模式。
指令識別功能可關閉,若關閉,則所有數據自動作為數據傳輸。
